Размеры и вес блоков ФБС: таблица популярных типоразмеров и расшифровка маркировки

Фундаментные блоки ФБС различаются прежде всего длиной, шириной и высотой. От этих параметров зависят не только размеры будущей конструкции, но и масса отдельного элемента, количество блоков в проекте, требования к перевозке и способ монтажа.

Поэтому при выборе недостаточно ориентироваться только на обозначение "ФБС". Нужно понимать маркировку конкретного блока и сопоставлять его габариты с проектом.

Что означает ФБС

ФБС - это сплошной бетонный блок. ГОСТ 13579-2018 распространяется на бетонные блоки для стен подвалов и технических подполий, при этом сплошные блоки допускается применять для фундаментов. Стандарт также выделяет ФБВ - блоки с вырезом и ФБП - пустотные блоки.

Когда говорят о размерах блоков ФБС, чаще всего используют маркировку наподобие:

"ФБС 24.6.6"

или

"ФБС 12.4.6".

Цифры позволяют быстро определить приблизительные габариты изделия.

Как расшифровывается маркировка ФБС

Рассмотрим ФБС 24.4.6.

Первая цифра обозначает номинальную длину в дециметрах, вторая - ширину, третья - высоту.

Поэтому обозначение ФБС 24.4.6 соответствует блоку длиной около 24 дм, шириной 4 дм и высотой около 6 дм. Фактические размеры стандартного изделия составляют 2380 × 400 × 580 мм.

Аналогично ФБС 12.6.6 имеет длину 1180 мм, ширину 600 мм и высоту 580 мм, а ФБС 9.3.6 - длину 880 мм, ширину 300 мм и высоту 580 мм. Такая система обозначений установлена ГОСТ 13579-2018.

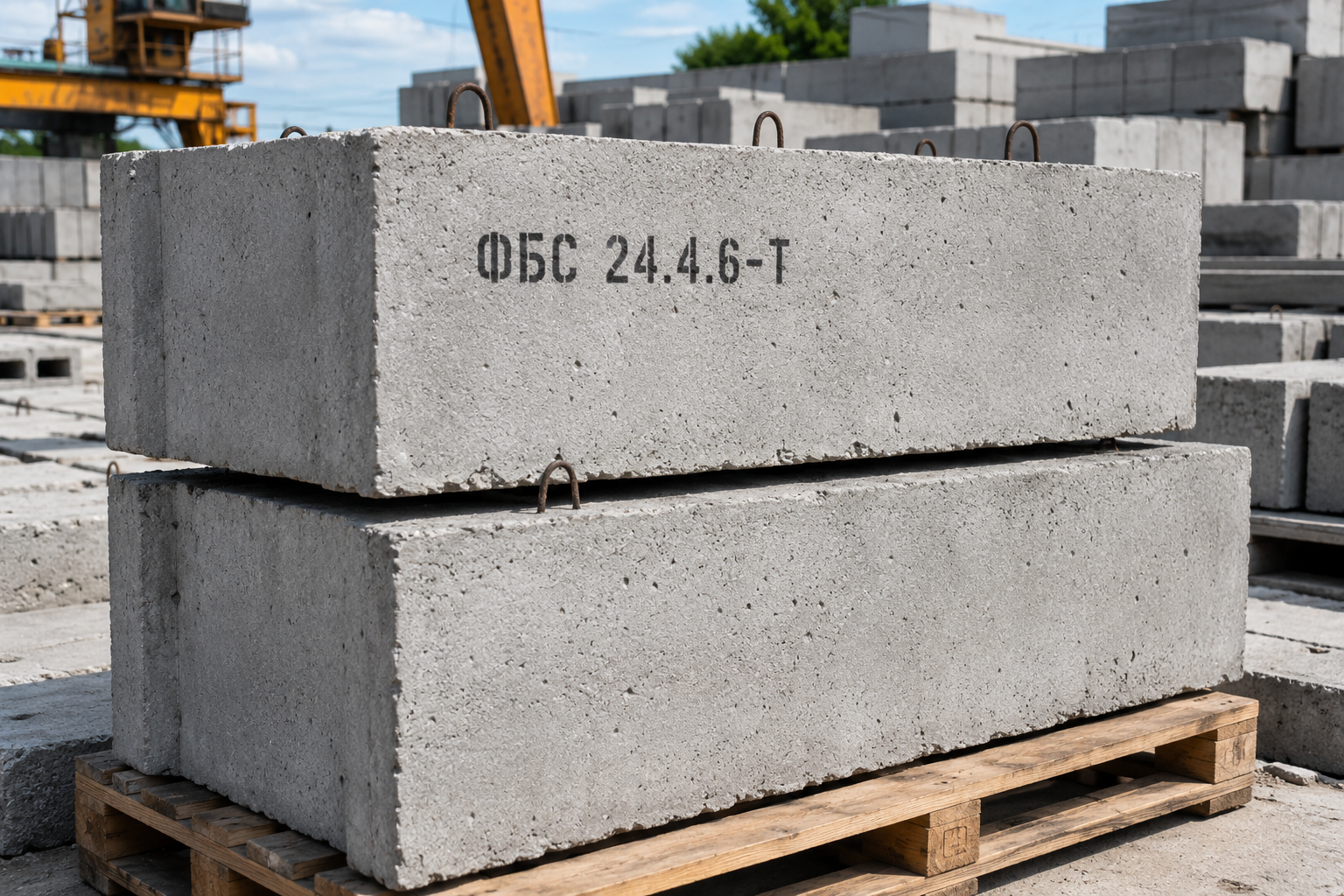

После цифровой части маркировки может указываться тип бетона. Например, обозначение "-Т" относится к тяжелому бетону, "-Л" - к легкому, "-С" - к плотному силикатному бетону. Поэтому полная запись может выглядеть как "ФБС 24.4.6-Т".

Размеры и вес блоков ФБС - таблица популярных типоразмеров

Ниже приведены размеры и справочная масса блоков из тяжелого бетона. Справочная масса приведена по ГОСТ 13579-2018 для блоков из тяжелого бетона средней плотностью 2400 кг/м³, поэтому фактические параметры конкретного изделия необходимо проверять в документации производителя.

Таким образом, ответ на вопрос "сколько весит ФБС 24.6.6" зависит от типа бетона. Для стандартного исполнения из тяжелого бетона справочная масса составляет около 1960 кг. Вес ФБС 24.4.6 в таком же исполнении составляет около 1300 кг, ФБС 12.6.6 - около 960 кг, а ФБС 9.6.6 - около 700 кг.

Почему фактический размер отличается от цифр в маркировке

Маркировка ФБС построена на округленных номинальных размерах в дециметрах. Поэтому число "24" не означает фактическую длину ровно 2400 мм. Для стандартного ФБС этой группы предусмотрена длина 2380 мм.

То же относится к высоте. Обозначение "6" соответствует стандартной высоте 580 мм, а не ровно 600 мм.

Такое различие необходимо учитывать при расчете конструкции. Для предварительного понимания маркировки достаточно цифр в названии, но рабочие размеры берут из документации на изделие и проекта.

ГОСТ допускает изготовление блоков с размерами, отличными от приведенных в основной таблице стандарта, если это согласовано между заказчиком и изготовителем. Поэтому одна только маркировка не заменяет проверку характеристик поставляемой партии.

От чего зависит вес блока ФБС

Габариты непосредственно влияют на массу: при одинаковом материале более широкий или длинный блок содержит больше бетона.

Но размеры - не единственный фактор. Вес зависит и от средней плотности бетона. Именно поэтому один и тот же типоразмер из тяжелого и легкого бетона имеет разную массу.

Например, стандарт приводит для ФБС 24.4.6 из тяжелого бетона справочную массу 1,30 т, а для исполнения из легкого бетона - 0,98 т. Поэтому таблица веса ФБС полезна только вместе с информацией о материале конкретного изделия.

Почему массу нужно знать до заказа

Вес блока важен уже на этапе организации поставки. Крупные ФБС измеряются не десятками, а сотнями килограммов и тоннами. Это влияет на грузоподъемность транспорта, количество изделий в одной перевозке и организацию разгрузки.

Массу учитывают и при монтаже. Например, справочный вес ФБС 24.6.6 из тяжелого бетона составляет почти 2 т. Перемещение такого элемента требует соответствующей грузоподъемной техники и подготовленного места для выполнения работ.

Если на площадке существуют ограничения по подъезду или работе техники, это необходимо учитывать еще при выборе типоразмеров и разработке схемы монтажа, а не после доставки блоков.

Как выбрать размер ФБС

Размер блока не выбирают только по принципу "чем больше, тем лучше". Типоразмер должен соответствовать проектной геометрии конструкции, расчетной нагрузке и принятой схеме раскладки.

Длинные блоки позволяют перекрывать большие участки меньшим количеством элементов, но одновременно увеличивают массу каждой единицы. Более короткие ФБС могут быть удобны для доборных участков и сложной геометрии, однако их количество и число стыков возрастают.

Ширина ФБС также определяется конструкцией. Стандарт предусматривает несколько вариантов, поэтому блоки 300, 400, 500 и 600 мм нельзя считать взаимозаменяемыми без проверки проекта.

Для ответственной конструкции окончательный выбор типоразмера, основания и схемы размещения блоков выполняют по проекту с учетом нагрузок и условий конкретного объекта.

Что учитывать при выборе размера и веса ФБС

Маркировка ФБС позволяет быстро определить класс габаритов изделия: например, ФБС 24.6.6 относится к блокам длиной 2380 мм, шириной 600 мм и высотой 580 мм, а ФБС 9.3.6 - к блокам 880 × 300 × 580 мм.

При этом размеры и вес необходимо рассматривать вместе. Масса популярных ФБС из тяжелого бетона может составлять примерно от 350 кг для ФБС 9.3.6 до 1960 кг для ФБС 24.6.6. Эти значения важны не только при расчете конструкции, но и при планировании доставки, разгрузки и монтажа.
