Какие бывают плиты перекрытия: виды, характеристики, размеры и советы по выбору

Плиты перекрытия – это один из важнейших элементов строительства, от которого зависит прочность, долговечность и безопасность здания. Но как выбрать правильную плиту? Какие они бывают? Какой длины бывают плиты перекрытия, и какие их параметры критически важны при выборе? В этом материале мы подробно разберем виды плит перекрытий в строительстве, их особенности, плюсы и минусы. Мы расскажем, как определить оптимальный размер, толщину ЖБ перекрытия, и как избежать распространенных ошибок при покупке.

Если вы планируете строительство дома или другого объекта, этот гид поможет вам сделать правильный выбор.

Виды плит перекрытия по конструктивному типу: что важно знать?

По конструктивному типу железобетонные плиты перекрытия (ЖБИ изделия) различаются в зависимости от способы производства и области применения. Рассмотрим основные типы.

Сборные ПК и ПБ

Сборные– наиболее популярный вариант плит для частного и коммерческого строительства.

Различают два основных типа:

• ПК (пустотные круглопустотные) – производятся методом формования в опалубке. Обладают высокой несущей способностью, но требуют точных расчетов при монтаже.
• ПБ (безопалубочные) – изготовляются методом непрерывного формования, имеют более гладкую поверхность и точные геометрические размеры.

Плюсы пустотных плит:

• легкость по сравнению с монолитными полнотелыми плитами;
• высокая звуко- и теплоизоляция;
• оптимальное соотношение прочности и массы.

Не лишены они и минусов, среди которых ограниченные размеры по ГОСТ. К тому же они не подходят для сложных форм перекрытий.

Облегченные ПНО, 3,1ПБ и 1,6ПБ

Эти плиты имеют уменьшенную толщину ЖБ перекрытия (160 мм) и используются преимущественно в малоэтажном строительстве.

Особенностями этих ЖБИ изделий являются:

• ПНО – выпускаются по опалубочной технологии.
• 3,1ПБ и 1,6ПБ – безопалубочные, легче стандартных.

Когда выбирать облегченные конструкции?

• если нужна экономия веса;
• если перекрытие выполняется на небольшие пролеты;
• если важны теплоизоляционные свойства.

Но важно помнить! Такие плиты имеют ограниченную несущую способность и не подходят для зданий с высокими нагрузками.

Полнотелые серии ПТ и П

Это монолитные ЖБИ, не имеющие пустот. Они применяются в особых условиях, например:

• подземные сооружения;
• тоннели и технические коридоры;
• перекрытия с высокими нагрузками.

Такие ЖБИ изделия обладают высочайшей прочностью и устойчивостью к высоким нагрузкам и агрессивной среде. Но вместе с тем характеризуются большой массой, высокой стоимостью, а также сложностями при монтаже.

Ребристые плиты перекрытия

Этот вид плит отличается наличием продольных ребер жесткости, что делает их особенно устойчивыми к нагрузкам.

Разновидности ребристых плит перекрытия:

• ПР – используются в промышленных зданиях и больших торговых площадях;
• ПГ – применяются для бесчердачных зданий (например, складов, ангаров).

Главный плюс таких плит заключается в том, что они выдерживают серьезные нагрузки без увеличения толщины.

Но есть и недостатки. Такие ЖБИ изделия требуют сложного монтажа и почти не применяются в частном домостроении.

Плиты перекрытия: виды и характеристики, главные технические параметры и расшифровка маркировочных знаков

Маркировка ЖБИ изделий указывает на основные характеристики плиты. Например:

• ПК 72-12-8 АтVт
• ПК – плита круглопустотная
• 72 – длина 7,2 м
• 12 – ширина 1,2 м
• 8 – предельная нагрузка (800 кг/м²)
• АтVт – арматура класса АтV, бетон тяжелый

Важно! При выборе плиты учитывайте не только размеры плит ЖБИ, но и допустимые нагрузки.

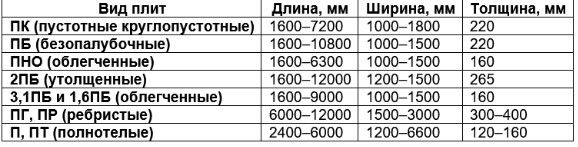

Какого размера бывают плиты перекрытия: ориентируемся в ЖБИ?

Размер – один из ключевых параметров, который нужно учитывать при выборе ЖБИ изделий для строительства. Размеры плит ЖБИ напрямую влияют на нагрузку на несущие стены, удобство монтажа и общую прочность конструкции.

Стандартные параметры регулируются ГОСТ 9561-91, ГОСТ 26434-2015 и другими нормативами, которые определяют длину, ширину и толщину в зависимости от типа плиты.

Определяя, какой длины бывают плиты перекрытия и выбирая оптимальный вариант, стоит учитывать не только номинальные размеры, но и допустимые нагрузки.<?p>

• Минимальная длина плит – 1,6 м (для частного домостроения).
• Средняя длина – 4–6 м (стандартные перекрытия жилых и коммерческих зданий).
• Максимальный показатель длины плит перекрытия – 12 м (для промышленных объектов и больших зданий).

Если у вас нестандартный проект, можно заказать изготовление ЖБИ на заказ, но это увеличит стоимость.

Стандартные значения ширины: 1 м, 1,2 м, 1,5 м, 1,8 м.

Некоторые ребристые и полнотелые плиты могут быть шириной 3 м или более.

При выборе ширины важно учитывать, чтобы перекрытие было сплошным, без больших зазоров между плитами.

Толщина плит зависит от их типа:

• 220 мм – стандартная толщина многопустотных ПК и ПБ.
• 160 мм – облегченные ПНО, 3,1ПБ и 1,6ПБ.
• 265 мм – утолщенные 2ПБ.
• 300–400 мм – ребристые ПГ и ПР.
• 120–160 мм – полнотелые П и ПТ.

Чтобы правильно выбрать размеры плит перекрытия, нужно учитывать расстояние между несущими стенами, нагрузку и условия эксплуатации.

Расчет количества плит и их размеров для частного дома

Чтобы правильно подобрать плиты для перекрытия в доме, важно учитывать несколько факторов: Длина должна соответствовать расстоянию между несущими стенами + припуск на опирание (обычно 150 мм с каждой стороны).

1. Ширина подбирается так, чтобы плиты полностью закрывали пролёт.
2. Вес – необходимо учитывать грузоподъемность перекрываемых стен и фундамента.
3. Толщина ЖБ перекрытия – стандартно 220 мм для многопустотных плит, 160 мм – для облегченных вариантов.

Рекомендуем вам посоветоваться со специалистами, чтобы правильно выбрать и рассчитать количество плит. Эксперты максимально учитывают все конструктивные особенности и подбирают наиболее оптимальные решения. Это позволит избежать ошибок и лишних затрат.

Сравнение монолитных перекрытий и железобетонных плит

Выбирая между монолитными жб перекрытиями и сборными железобетонными плитами, важно учитывать не только стоимость и сроки строительства, но и эксплуатационные характеристики. Оба варианта имеют свои преимущества и ограничения, которые могут существенно повлиять на прочность, долговечность и удобство монтажа конструкции.

Если у вас сложные пролеты, лучше выбирать монолит. Если важно быстрое и недорогое строительство, то сборные плиты – идеальный вариант.

Как выгодно купить плиты перекрытия?

На рынке представлено огромное количество предложений, многие строительные магазины предлагают ЖБИ изделия. Как не наделать ошибок и купить плиты с максимальной выгодой?

• Покупайте только у проверенных поставщиков, таких как ООО «НоВа-Строй», чтобы избежать некачественного бетона и дефектов.
• Проверяйте сертификаты качества.
• Обращайте внимание на отсутствие дефектов: трещины и повреждения недопустимы.

ООО «НоВа-Строй» к тому же является заводом изготовителем в Московской области. А это значит, что можно приобрести ЖБИ изделия по цене производителя. Компания осуществляет доставку.

Как транспортировать и складировать железобетонные плиты?

Этот вопрос также требует проработки и профессионального подхода, так как неправильная погрузка, перевозка и складирование могут повредить ЖБИ изделия. А наличие дефектов негативно сказывается на их прочности и несущей способности. Руководствуйтесь следующими правилами:

• Перевозите плиты на специальном транспорте с правильными прокладками.
• При хранении используйте прокладки между плитами.
• Никогда не складируйте на неровной поверхности – это приведет к деформации.
• Лучше изначально доверить доставку специалистам, но обязательно следить за разгрузкой на объекте.

Какие бывают плиты перекрытия: ключевые выводы и рекомендации

Теперь вы знаете, какие бывают плиты перекрытия, какие параметры важны, и как правильно их выбрать.

ООО «НоВа-Строй» предлагает качественные ЖБИ изделияс гарантией. Мы поможем вам подобрать идеальное решение для вашего строительства, обеспечим доставку и даже профессиональный монтаж при необходимости.
